30여 년간 축적된 기술 노하우로 고객님들을 만족시키기 위하여 노력하겠습니다.태양광 인버터 및 전력 응용제품
Grid Connected
Solar Inverter &
Power Converter
헵시바의 모든 태양광 인버터 및 전력 응용제품들은 변환 효율의 최대화 및 시스템 동적특성 최적화를 위해 자체적인 시스템 모델링과 회로시뮬레이션을 통한 전력 회로 설계, 열유동 및 구조해석을 통한 기구물 설계, 국제시험규격의 전력계측시험 및 필드시험을 통해 고객에게 최상의 품질과 성능을 제공합니다.

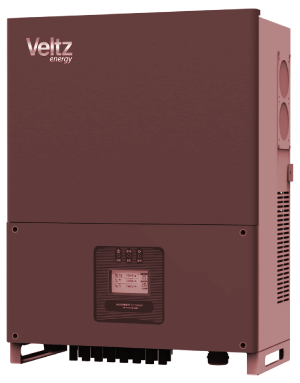

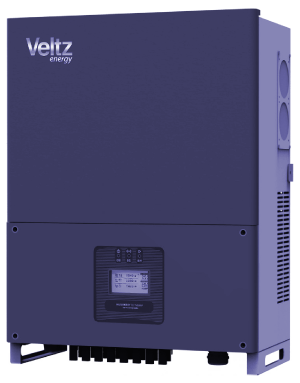

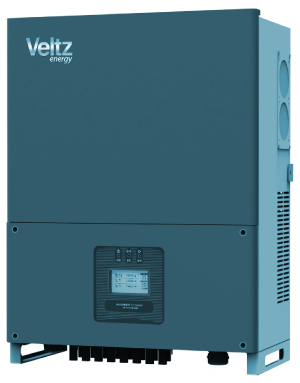

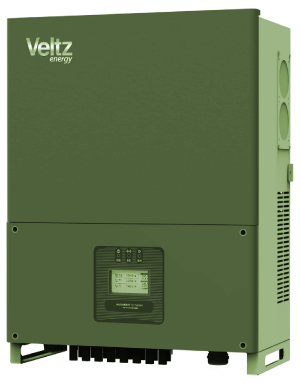

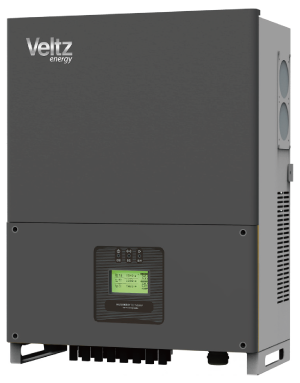

35KW 삼상 태양광 인버터 (접속반 내장형)
3PC-35K
- 넓은 태양광 입력 및 MPPT동작 범위 구현
(입력 230 ~ 1000Vdc, MPPT 동작 450~800Vdc) - 알기쉬운 그래픽 LCD 발전량 표시
- IP65 보호등급 구조설계
- 2개의 독립된 MPPT 입력 채널
- 태양광 입력 DC 스위치 내장
- 시스템 이상 자동 검출 기능 내장
JSB-21H
5.2KW 접속함
| 입력전압 범위 | 0~1000Vdc |
|---|---|
| FUSE | 15A |
| 입력 회로 | 2 스트링 |
| 출력 회로 | 1 스트링 |
SPECIFICATION
| 입력 | 입력전압범위 | 230 ~ 1,000Vdc |
|---|---|---|
| MPPT전압 범위 | 450 ~ 800Vdc | |
| 정격 전압 | 630Vdc | |
| MPPT / 스트링수 | 2/8 | |
| 최대입력 전류 | 40A/40A | |
| 출력 | 정격출력 용량 | 35,000W |
| 최대출력 전류 | 53.18A | |
| 계통정격 전압 | AC380V | |
| 계통정격 주파수 | 60Hz | |
| 전류왜율 (전류THD) | 종합5%이하/각차3%이하 | |
| 상수 | 삼상 | |
| 효율 | 최대효율 | 98% 이상 |
| 유로효율 | 97% 이상 | |
| MPPT efficiency | 99% 이상 | |
| 보호 | 단독운전 검출시간 | 0.5sec이하 |
| 교류단락 보호 | YES | |
| 계통 모니터링 | YES | |
| 누설전류 감지 | YES | |
| 일반 | 외형 치수 | 570x289x765mm |
| 전체무게 | 57.5kg | |
| 동작온도 범위 | -10℃ ~ +50℃ | |
| 발생 소음 | 70dB 이하 | |
| 대기전력 | 1W이하 (야간) | |
| 절연방식 | 무 변압기 방식(비절연) | |
| 냉각방식 | 강제 공냉식 | |
| 보호구조 | IP 65 | |
| 고도 | < 1000m | |
| 사용습도 범위 | 0 ~ 95% RH (결로 없을 것) | |
| 특징 | LCD 디스플레이 | 그래픽LCD |
| 외부통신 | RS485 (RS232) | |
| 제품사용기간 | 5yrs |
01

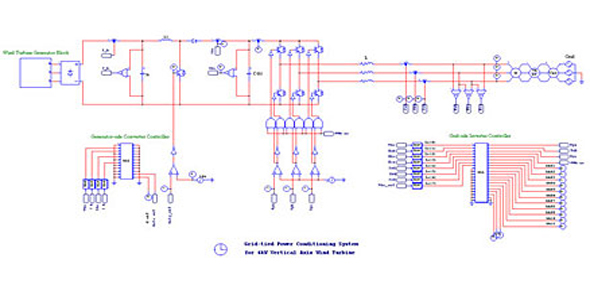

시스템 모델링 및 시뮬레이션
전력변환 시스템의 동작특성 최적화를 위해 자체적으로 시뮬레이션 모델을 개발하여 개별적인 부품 및 전체 시스템 분석을 통해 제품이 최적의 변환효율을 갖도록 합니다. 전력회로 시뮬레이션을 통해 DSP로 구현한 신호처리 알고리즘의 효율적인 검증이 가능함으로써 개발시 발생할 수 있는 문제점들을 초기에 예측하여 해결할 수 있습니다.
02
보드 회로설계 및 검증
최신 3D EDA툴인 Altium Designer 소프트웨어를 이용하여 제어 및 파워스택보드의 회로설계, Spice시뮬레이션, 그리고 보드설계까지 동일한 통합환경에서 진행함으로써 개발 사이클의 단축과 보드제작시의 시행착오를 줄일 수 있습니다.
03
제품 신뢰성 확보
국제시험규격에 준하는 전력계측시험 및 필드시험을 통해 고객에게 최상의 품질과 성능을 제공합니다. (PV Simulator & Grid Simulator 보유)
STRUCTURE
벨츠에너지에서 제공하는 서비스입니다.

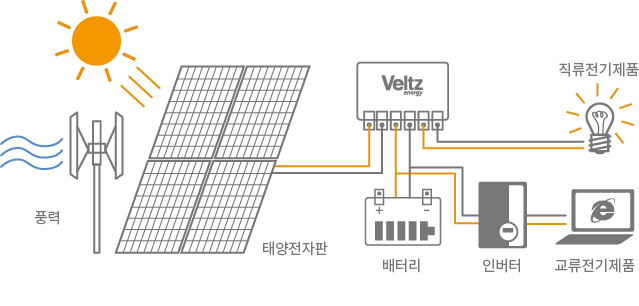

전력변환 솔루션

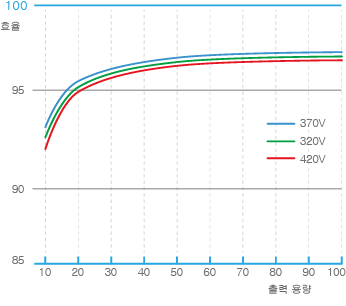

변환효율(%)

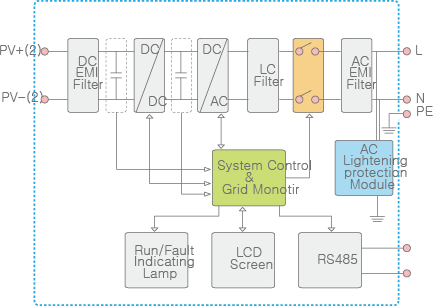

시스템 구조
